누설전류 감지기는 전기 설비를 안전하게 관리하는 데 꼭 필요한 장비입니다. 하지만 제대로 사용하지 않으면 중요한 문제를 놓칠 수 있죠. 이번 글에서는 누설전류의 개념부터 감지기의 다양한 기능과 누설전류 감지기 사용 방법까지 하나씩 알려드리겠습니다. 복잡해 보이지만 천천히 따라오시면 누구나 쉽게 이해할 수 있을 거예요!
누설전류란 무엇이며, 왜 측정해야 할까요?
누설전류는 전기 회로에서 의도하지 않은 경로로 흐르는 전류입니다.
이를테면 절연이 조금이라도 망가진 전선이나 습기 찬 환경에서 누설전류가 생길 수 있어요. 이러한 누설전류를 방치하면 감전, 화재와 같은 큰 사고로 이어질 수 있죠.
누설전류 감지기는 이런 위험을 미리 감지해 전기 설비의 문제를 찾아주는 역할을 합니다.
누설전류가 발생하는 이유
누설전류는 왜 생길까요? 일상에서 자주 접할 수 있는 원인들을 살펴보겠습니다.
- 절연 저하: 전선이나 기기의 절연 성능이 약해지면 전류가 누설됩니다.
- 정전용량 증가: 긴 전선은 정전용량이 커져서 미세한 전류가 흐를 수 있습니다.
- 노이즈 필터의 C성분: 전자기기 필터에 포함된 커패시터로 인해 전류가 흐를 수 있습니다.
- 배선 오류: 중성선과 접지선이 잘못 연결된 경우 발생합니다.
- 중성선 다중접지: 전기 부하의 불평형으로 유도 전류가 흐를 수 있습니다.
전선이 낡았거나 전자기기가 많은 환경에서는 특히 주의해야 합니다.
누설전류 감지기 종류와 특징
누설전류 감지기는 사용 환경에 따라 여러 가지 종류가 있습니다.
- 클램프식 누설전류계
- 전선을 클램프로 감싸 간단하게 측정할 수 있습니다.
- 설치된 전선을 끊지 않고도 측정이 가능하죠.
- 플렉시블 누설전류계
- 좁은 공간이나 복잡한 배선에서 유용합니다.
- 유연한 센서를 활용해 어디든 쉽게 접근할 수 있어요.
- 4선식 CT 누설전류계
- 높은 정확도가 필요한 경우에 사용됩니다.
- 네 개의 전선을 이용해 정밀하게 측정합니다.
사용 전 꼭 확인해야 할 점
누설전류 감지기를 사용하기 전에 점검을 소홀히 하면 오작동할 수 있어요. 다음 사항을 꼭 확인하세요.
- 기기 외관 점검: 균열이나 파손된 부분이 없는지 살펴봅니다.
- 표시 화면 점검: 화면에 비정상적인 표시가 없는지 확인하세요.
- 배터리 상태: 전원이 부족하면 측정에 오류가 생길 수 있으니 배터리를 미리 체크하세요.
이런 사전 점검만 잘해도 측정 오류를 줄일 수 있습니다.

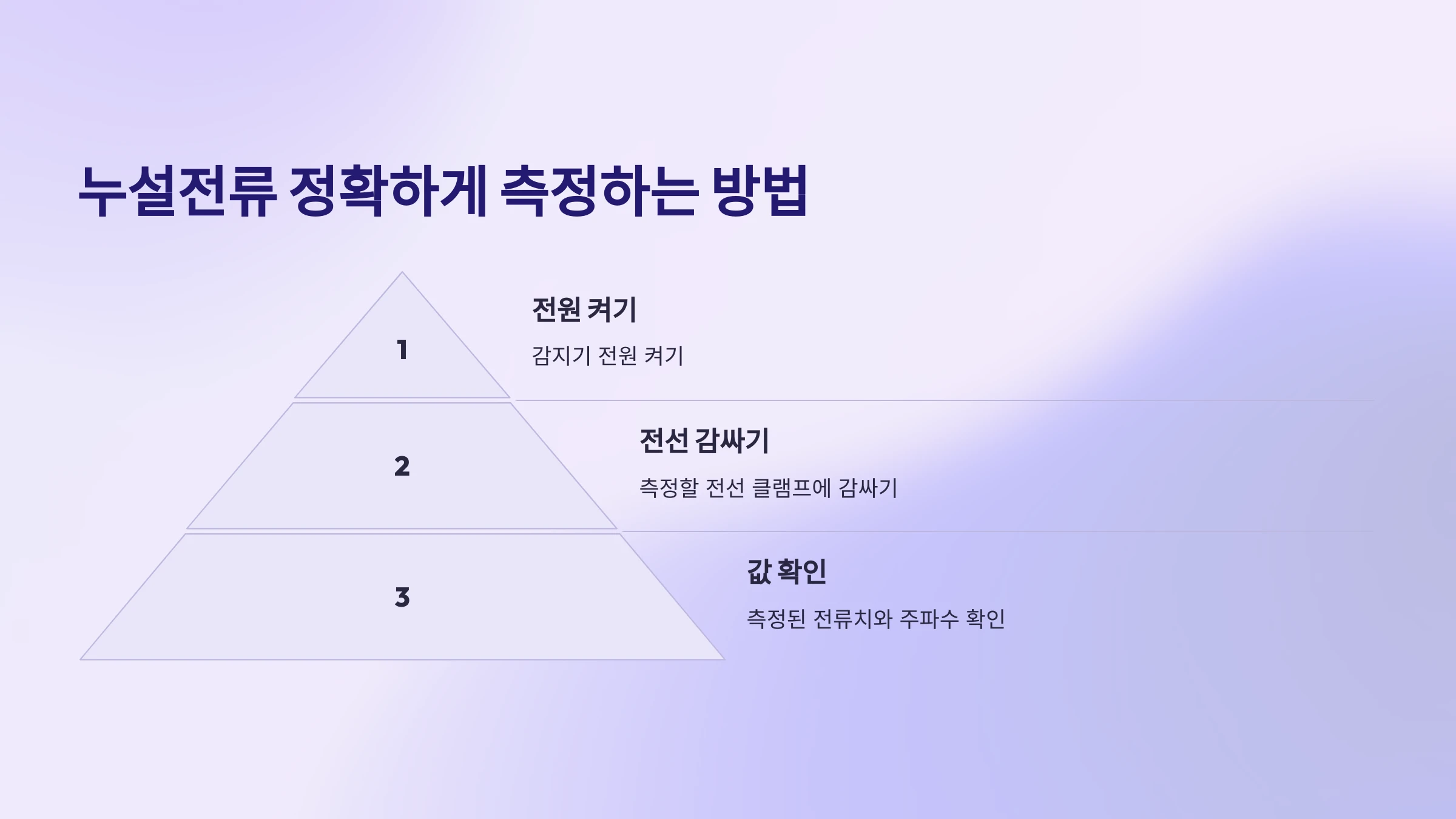

누설전류를 정확하게 측정하는 방법
누설전류를 올바르게 측정하려면 다음 단계를 따라보세요.
- 감지기의 전원을 켭니다.
- 측정할 전선을 클램프에 감쌉니다.
- 측정된 전류치와 주파수를 확인합니다.
팁: 단상 2선식 회로에서는 두 전선을 함께 클램프에 감싸야 정확한 값을 얻을 수 있습니다.
필터와 홀드 기능 제대로 활용하기
필터 기능
스위칭 전원이나 인버터 같은 장치에서는 고주파 성분이 발생합니다. 이때 필터 기능을 사용하면 고주파 성분을 제거해 보다 정확한 누설전류 값을 얻을 수 있어요.
홀드 기능
- 수동 홀드: 원하는 시점에서 값을 고정할 수 있습니다.
- 자동 홀드: 측정값이 안정될 때 자동으로 고정됩니다.
이 두 기능을 알맞게 사용하면 더 편리하게 데이터를 확인할 수 있습니다.
다양한 측정치를 확인하는 방법
누설전류 감지기는 최대치, 최소치, 평균치 등 다양한 데이터를 제공합니다.
- 최대치: 전류가 가장 높을 때의 값
- 최소치: 전류가 가장 낮을 때의 값
- 평균치: 측정값의 평균
- 파고치: 순간적으로 가장 높은 전류값
이 기능을 활용하면 전류 변화를 분석해 문제를 더 정확하게 파악할 수 있어요.
돌입전류 측정하는 법
돌입전류는 전기 기기를 켤 때 순간적으로 발생하는 전류입니다. 이를 확인하려면 [AC INRUSH] 기능을 사용하세요.
- 레인지를 설정한 후 [COMP] 버튼을 1초 이상 눌러 INRUSH 모드를 활성화합니다.
- 돌입전류 값이 화면에 표시됩니다.
돌입전류를 정확히 측정하면 과부하를 방지할 수 있습니다.
콤퍼레이터 기능과 출력 활용법
콤퍼레이터 기능
설정한 기준값을 초과하면 경고음과 함께 백라이트로 알림을 줍니다.
- [COMP] 버튼을 눌러 기능을 활성화하세요.
- [RANGE]와 [HOLD] 버튼으로 기준값을 설정할 수 있습니다.
출력 기능
측정값을 기록 장치에 연결하면 전류 변화를 지속적으로 기록할 수 있습니다.
- RMS 출력: DC 전압 출력
- WAVE 출력: AC 전압 출력
외부 전원 및 무선 어댑터 사용법
외부 전원 연결
장시간 측정이 필요할 때는 외부 전원을 연결하면 됩니다. L9097 접속 케이블과 Z1013 AC 어댑터를 사용해 기기에 전원을 공급하세요.
무선 어댑터 활용
Z3210 무선 어댑터를 장착하면 스마트폰이나 태블릿과 무선으로 데이터를 주고받을 수 있습니다. GENNECT Cross 앱을 통해 실시간으로 측정치를 확인하고 기록할 수 있어요.
마무리
누설전류 감지기는 전기 설비의 안전을 위해 꼭 필요한 도구입니다. 누설전류를 정확하게 측정하고 다양한 기능을 활용하면 문제를 미리 진단하고 해결할 수 있죠. 특히 필터 기능, 돌입전류 측정, 출력 기능 등 다양한 기능을 능숙하게 다룬다면 작업 효율이 크게 높아질 거예요.
지금 배운 내용을 토대로 누설전류 감지기를 직접 활용해 보세요. 작은 실천이 큰 안전을 만들어줍니다.
자주 묻는 질문
Q1. 누설전류를 측정하는 주기는 어느 정도가 적당한가요?
A. 일반적으로 6개월마다 정기적으로 측정하는 것이 좋습니다. 다만 환경이 열악하거나 전기 부하가 많은 곳은 더 자주 측정해야 합니다.
Q2. 필터 기능을 꼭 사용해야 하나요?
A. 스위칭 전원이나 인버터 기기가 많은 환경에서는 필터 기능을 사용해야 정확한 값을 얻을 수 있습니다.
Q3. 돌입전류는 어떤 경우에 측정하나요?
A. 전기 기기 가동 시 순간적인 과전류를 확인하기 위해 측정합니다. 특히 대형 기기 설치 시 유용합니다.
Q4. 무선 어댑터를 장착하면 어떤 점이 편리한가요?
A. 데이터를 실시간으로 스마트폰이나 태블릿에서 확인하고 저장할 수 있어 측정 기록 관리가 쉬워집니다.
Q5. 배터리가 부족하면 측정이 어떻게 되나요?
A. 배터리 전압이 낮아지면 측정값에 오류가 생길 수 있습니다. 배터리 상태를 항상 체크하세요. "
