전기 설비의 안전을 유지하려면 절연 상태를 정확히 점검하는 것이 중요합니다. 절연저항 측정기는 이러한 점검의 핵심 도구인데요. 오늘은 전기 절연저항 측정기 사용 방법부터 주의사항까지 쉽고 자세하게 알려드리겠습니다. 안전하고 효율적인 절연저항 측정을 위해 끝까지 읽어보세요!
절연저항 측정의 목적
전기 설비는 시간이 지남에 따라 절연 상태가 나빠질 수 있습니다. 만약 이를 방치하면 감전이나 누전, 심지어 화재로 이어질 수 있어요. 절연저항을 측정하면 전기 설비가 얼마나 잘 절연되어 있는지를 확인할 수 있습니다.
- 절연 저항값이 높다 → 전기 설비의 절연 상태가 양호함을 의미
- 절연 저항값이 낮다 → 절연 불량으로 위험이 존재
이처럼 절연 상태를 주기적으로 점검하면 전기 사고를 예방하고 설비 수명을 연장할 수 있습니다.

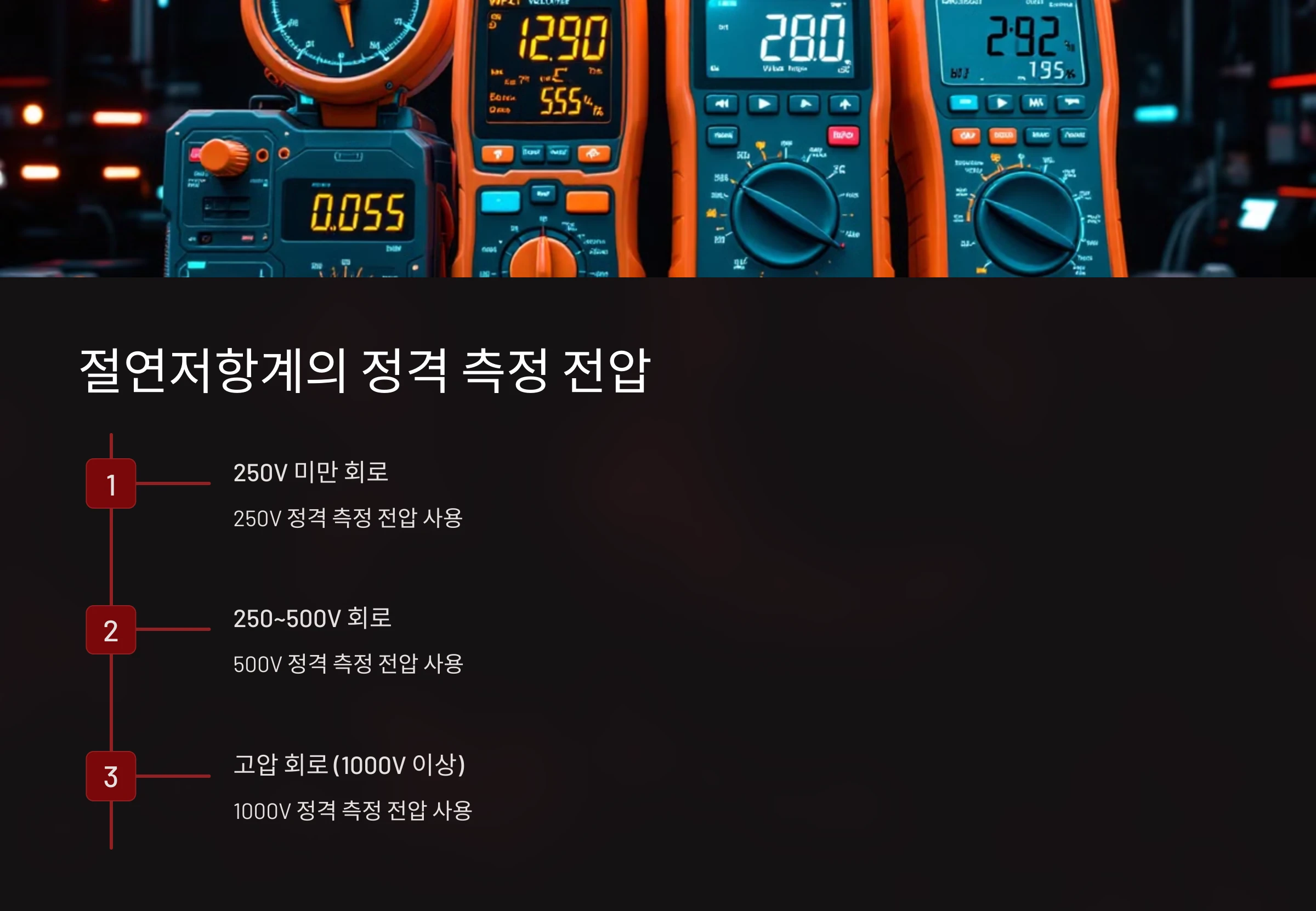

절연저항계의 정격 측정 전압과 사용 예
절연저항계는 측정 대상의 전압에 따라 적절한 정격 전압을 선택해야 합니다. 이를 잘못 선택하면 정확한 결과를 얻지 못하거나 장비 손상이 발생할 수 있습니다.
- 250V 미만 회로: 250V 정격 측정 전압 사용
- 250~500V 회로: 500V 정격 측정 전압 사용
- 고압 회로 (1000V 이상): 1000V 정격 측정 전압 사용
예를 들어, 집에서 사용하는 220V 전기 기기의 절연 저항을 측정할 때는 250V 절연저항계를 사용하면 됩니다.
절연저항 판정 기준
절연 저항값이 얼마인지에 따라 설비의 상태를 판정할 수 있습니다. 기준 이하라면 즉시 점검이 필요하니 참고하세요.
| 사용 전압 | 절연 저항 기준 |
|---|---|
| 저압 전로 | 최소 0.1MΩ ~ 0.4MΩ 이상 |
| 신설 전기 설비 | 1MΩ 이상이 권장됨 |
예를 들어, 220V 전기 기기를 측정했는데 절연 저항값이 0.1MΩ 이하라면 절연 불량 상태로 볼 수 있습니다.
절연저항계의 주요 명칭과 기능
절연저항계를 올바르게 사용하려면 먼저 기기의 명칭과 기능을 정확히 알아야 합니다.
- 측정 리드선: 검정색(접지)과 빨간색(측정)에 연결합니다.
- 접지 단자: 검정색 리드선을 연결하는 부분입니다.
- 측정 전압 선택 스위치: 회로에 맞는 측정 전압을 설정합니다.
- 측정 버튼: 버튼을 누르면 저항값 측정이 시작됩니다.
기기를 사용하기 전, 각 부분이 제대로 작동하는지 확인하면 측정 과정이 더 수월해집니다.

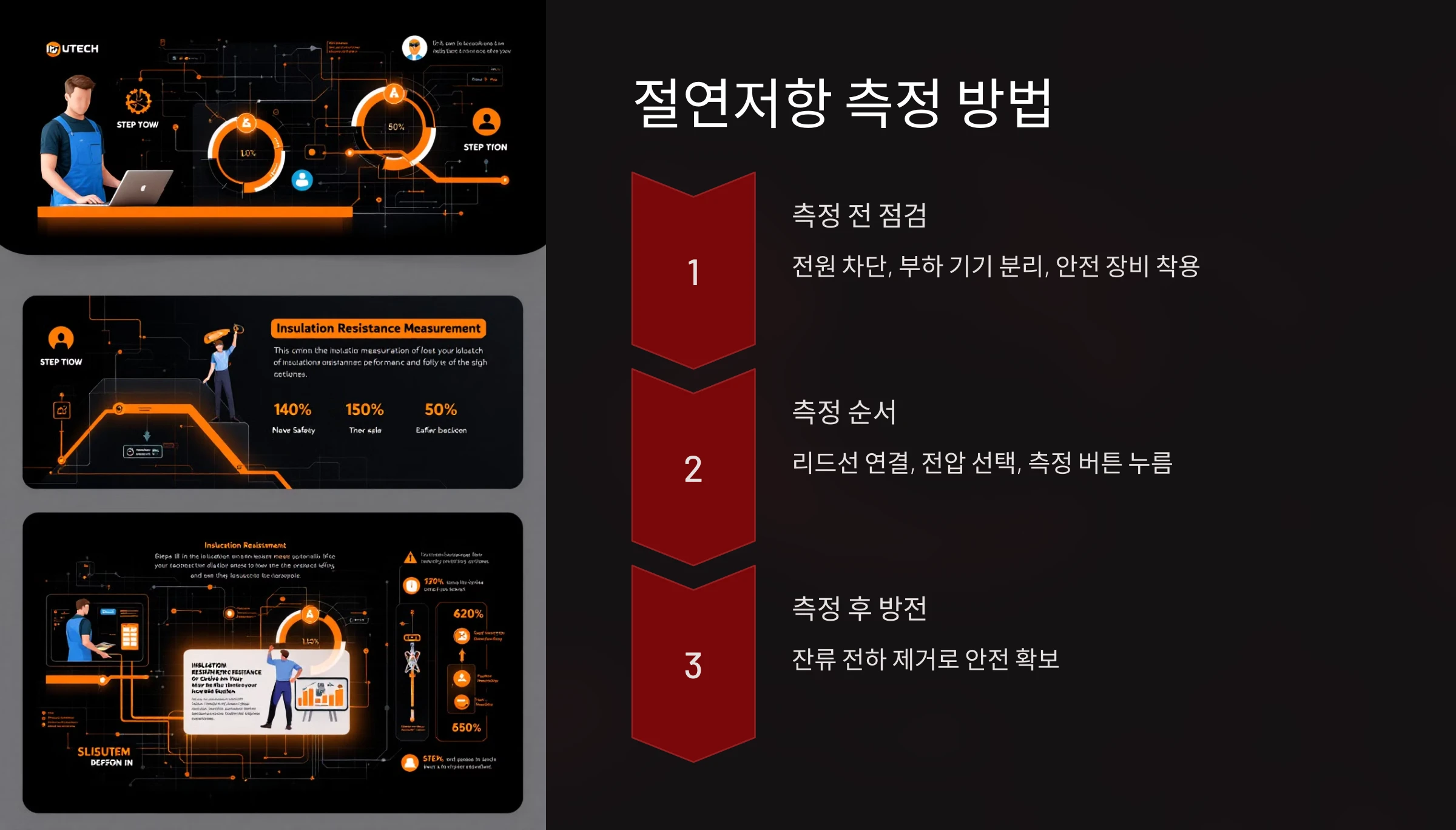

절연저항 측정 방법
1. 측정 전 점검 사항
- 전원 차단: 회로의 전원을 완전히 차단해야 감전 사고를 막을 수 있습니다.
- 부하 기기 분리: 정확한 측정을 위해 부하 기기를 모두 분리합니다.
- 안전 장비 착용: 절연 장갑과 절연화 등을 착용해 사고를 예방합니다.
2. 측정 순서
- 검정색 리드선을 절연저항계의 접지 단자에 연결합니다.
- 빨간색 리드선을 측정 대상 회로에 연결합니다.
- 회로에 맞는 측정 전압을 선택한 후, 측정 버튼을 누릅니다.
- 표시된 절연 저항값을 확인하고 기준과 비교합니다.
예시: 가정용 전기 기기의 경우, 250V 정격 전압을 설정한 후 측정하면 됩니다.
3. 측정 후 방전 절차
측정이 끝난 후에는 회로에 남아있는 잔류 전하를 방전해야 합니다. 방전을 생략하면 기기 손상이나 감전 위험이 발생할 수 있습니다. 대부분의 절연저항계는 자동 방전 기능을 제공하므로 이를 활용하면 편리합니다.
절연저항 측정 시 주의사항 ⚠️
1. 안전 장비 착용
측정 중 감전 사고를 방지하기 위해 절연 장갑, 절연화, 고무 매트 등 보호 장비를 꼭 착용해야 합니다.
2. 전원 차단
측정 전에 반드시 회로의 전원을 차단하세요. 전원이 흐르고 있으면 감전은 물론 측정 장비까지 손상될 수 있습니다.
3. 부하 기기 분리
부하 기기가 연결된 상태에서 측정하면 부정확한 값이 나올 수 있습니다. 이를 방지하기 위해 기기를 완전히 분리한 후 측정하세요.
4. 환경 조건 고려
습도가 높거나 온도가 낮으면 절연 저항값이 낮아질 수 있습니다. 특히 비가 오는 날에는 측정을 피하고, 건조하고 안정적인 환경에서 작업하는 것이 좋습니다.

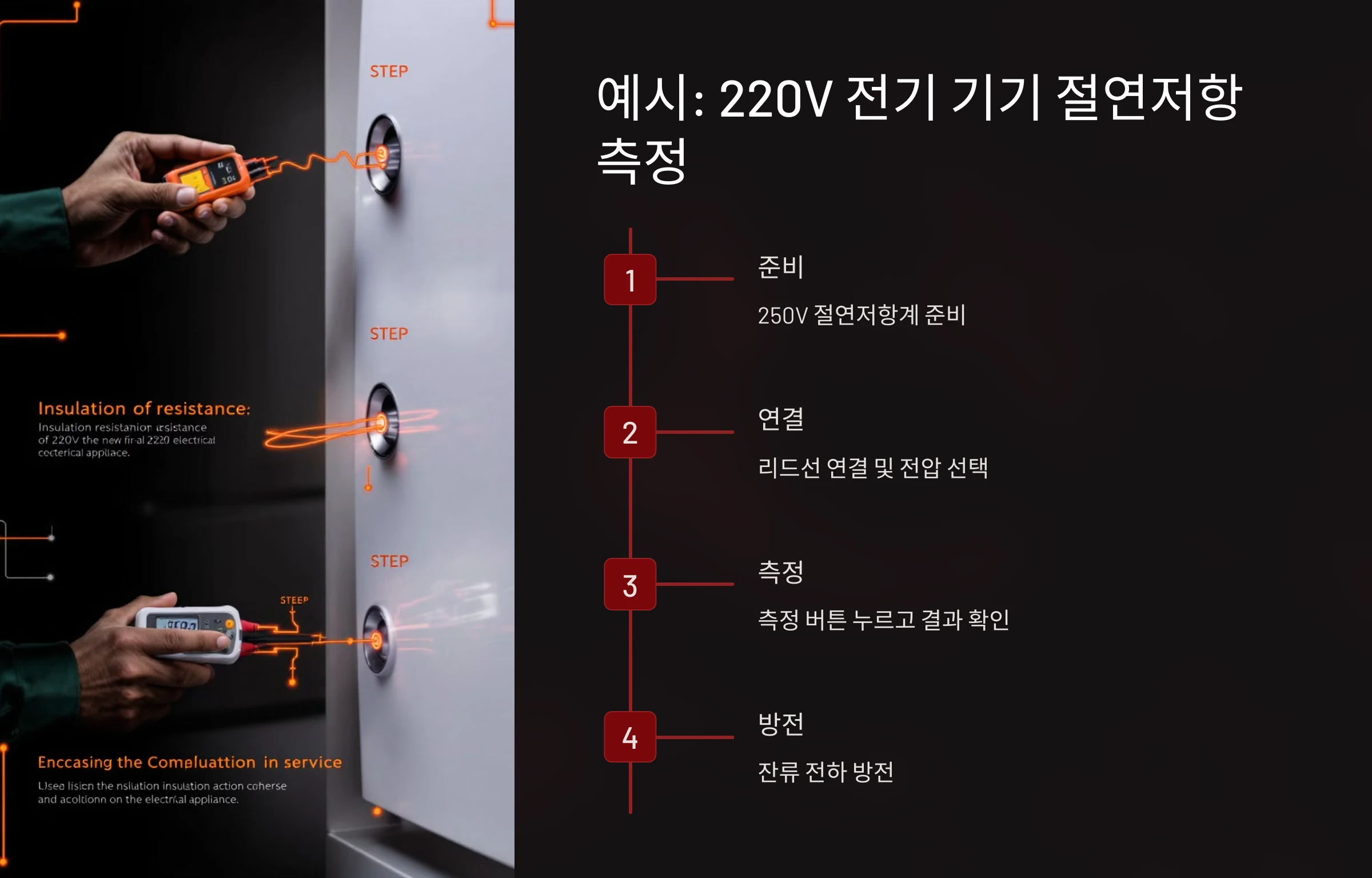

예시로 알아보는 절연저항 측정 방법
집에서 사용하는 220V 전기 기기의 절연 저항을 측정하는 방법을 정리해볼게요.
- 250V 절연저항계 준비
- 전원을 차단하고 부하 기기 분리
- 검정 리드선을 접지 단자에, 빨간 리드선을 측정 지점에 연결
- 측정 전압 선택 후 측정 버튼을 눌러 결과 확인
- 측정 후 잔류 전하를 방전
결과값이 1MΩ 이상이라면 절연 상태가 양호하다고 볼 수 있습니다.
Q&A: 절연저항 측정 시 궁금한 점
Q1. 절연저항계 사용 시 전원을 차단하지 않으면 어떻게 되나요?
A. 전원이 흐르면 감전이나 측정 장비의 손상이 발생할 수 있습니다. 반드시 전원을 차단하세요.
Q2. 측정 환경이 절연 저항값에 어떤 영향을 주나요?
A. 습도가 높거나 온도가 낮으면 절연 저항값이 낮아질 수 있습니다. 건조한 환경에서 측정하는 것이 좋습니다.
Q3. 측정값이 기준 이하라면 어떻게 해야 하나요?
A. 절연 불량으로 판단하고 원인을 점검한 후 수리하거나 교체해야 합니다.
Q4. 절연저항계는 어떤 전압으로 설정해야 하나요?
A. 측정 대상의 사용 전압에 따라 설정합니다. 예를 들어, 220V 회로는 250V 전압을 사용합니다.
Q5. 측정 후 방전을 생략하면 어떤 문제가 생길까요?
A. 잔류 전하로 인해 감전 사고가 발생할 수 있습니다. 방전을 반드시 수행하세요.
마무리: 안전을 지키는 절연저항 측정의 중요성 🚨
절연저항 측정은 전기 설비의 안전을 지키는 중요한 과정입니다. 올바른 절연저항계를 사용하고, 측정 방법과 주의사항을 철저히 지킨다면 감전이나 누전 사고를 효과적으로 예방할 수 있습니다.
전기 설비의 안전 상태를 놓치지 말고 지금 바로 점검해보세요. 작은 습관이 큰 사고를 막을 수 있습니다! ⚡ "
