접지 공사는 전기 설비의 안전과 신뢰성을 확보하기 위해 반드시 필요한 작업입니다. 접지봉, 메쉬 접지, 접지판, 나동선, 심타공법, 보링공법, 화학적 저감법 등 다양한 접지 공사 방법이 존재하지만, 조건에 따라 알맞은 공법을 선택하는 것이 중요합니다. 지금부터 각 방법의 특징과 활용 사례를 쉽고 명확하게 설명해드리겠습니다.
📌 접지봉을 이용한 접지
접지봉을 이용한 접지는 비교적 간단하면서 경제적인 방식입니다.
- 직렬법
접지봉을 일렬로 연결하여 지중에 매설하는 방법입니다. 예를 들어, 토질이 양호한 지역이라면 접지봉을 3m 간격으로 직렬 연결하는 것만으로도 충분한 성능을 얻을 수 있습니다. 시공이 간편해 시간과 비용 모두 절감할 수 있다는 장점이 있죠. - 병렬법
여러 개의 접지봉을 병렬로 연결하여 접지 저항을 더욱 낮추는 방법입니다. 접지봉 사이의 간격을 3m 이상 유지하는 것이 중요하며, 3~4개의 접지봉을 설치하면 더욱 효과적입니다. - 접지전극의 치수 확대
접지봉의 지름을 늘리는 것보다는 매설 깊이를 늘리는 방법이 더 효율적입니다. 저항률이 낮은 지층에 도달할 수 있으니까요.
💡 메쉬(망상)를 이용한 접지
메쉬 접지는 나동선을 그물망처럼 엮어 큰 면적을 활용하는 방식입니다.
- 활용 사례
넓은 면적이 필요하고 낮은 접지 저항이 요구되는 장소, 예를 들어 발전소, 변전소, 전화국 등에서 사용됩니다. - 장점
접지 저항이 균일하게 분포되기 때문에 대형 전력 설비에 적합하며, 안정성이 뛰어납니다.
🔧 접지판(판상)을 이용한 접지
접지판은 동판을 접지체로 사용하여 접지 저항을 낮추는 방법입니다.
- 특징
접지판은 접지봉보다 넓은 면적을 활용할 수 있어 효과적입니다. - 활용 사례
주로 망상 접지와 함께 사용되며, 발전소나 변전소 등과 같이 전력 설비의 안전성이 중요한 장소에서 널리 쓰입니다.
🛠️ 나동선을 이용한 접지
나동선을 이용한 접지는 간단하면서도 실용적인 방법입니다.
- 시공 방법
표면층의 흙을 제거한 후 나동선을 매설하고 저감제를 도포한 뒤 되메우기를 진행합니다. - 활용 지역
토질이 양호한 지역에서 특히 효과적이며, 접지봉 설치와 비슷한 원리로 시공됩니다.
🔨 심타공법을 이용한 접지
심타공법은 특수 접지봉을 깊게 매설하는 방식으로, 토질이 단단한 지역에서도 효과적입니다.
- 특징
접지봉을 커플링으로 연결해 원하는 깊이까지 설치할 수 있습니다. 또한 접지봉 주위에 저감제를 도포하면 접지 저항을 더욱 낮출 수 있습니다.
🏗️ 보링공법(심매설공법)을 이용한 접지
보링공법은 지반을 천공하여 접지 전극을 깊게 매설하는 방법입니다.
- 활용 사례
대지 저항률이 높은 지역이나 부지 면적이 제한된 경우에 적합합니다. 보링 장비를 사용해 직경 100mm, 깊이 20~100m의 구멍을 뚫고 접지봉을 삽입하는 방식으로 시공됩니다.

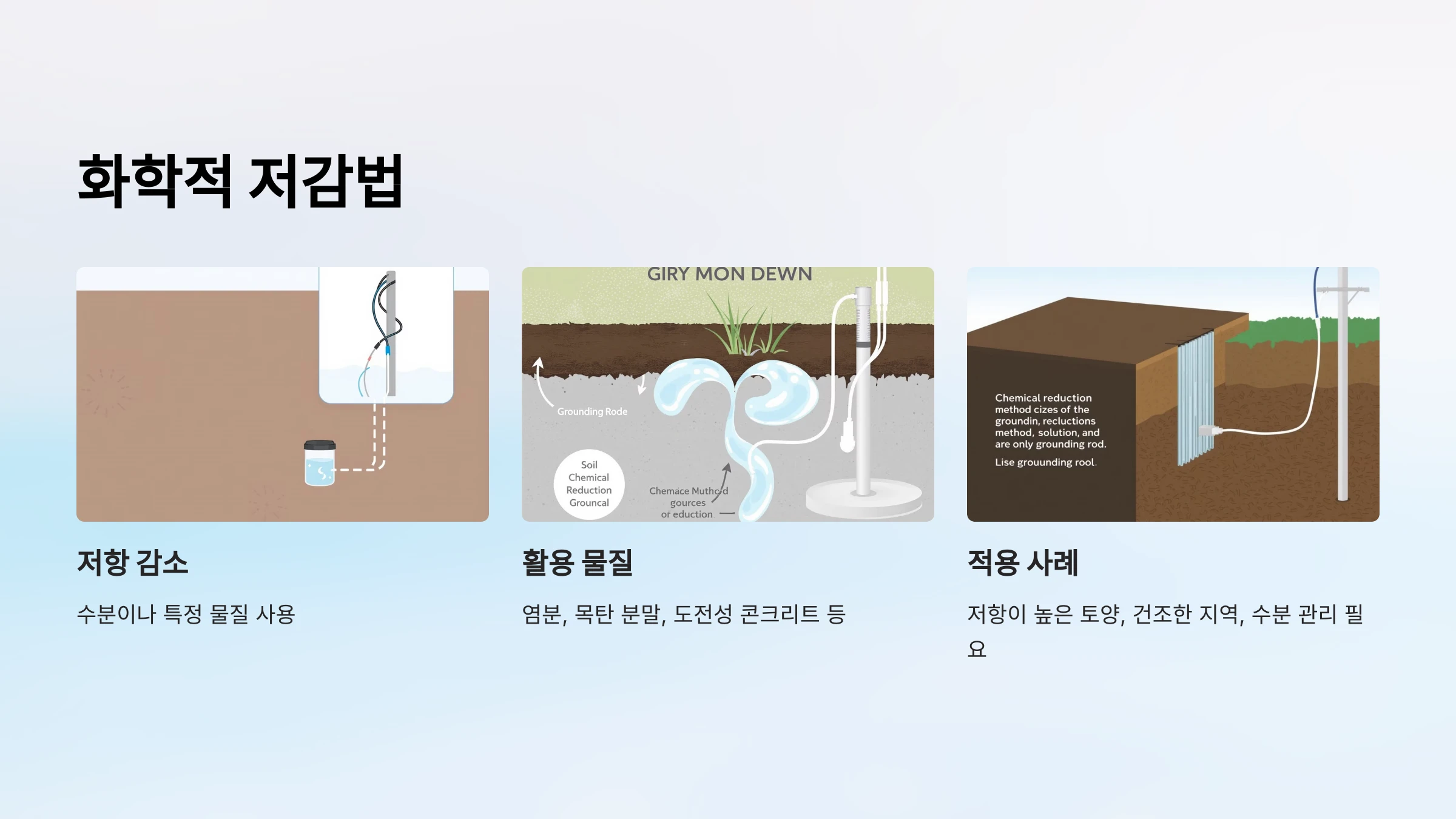

🌱 화학적 저감법을 이용한 접지
화학적 저감법은 저항을 낮추기 위해 수분이나 특정 물질을 사용하는 방법입니다.
- 활용 물질
염분, 목탄 분말, 도전성 콘크리트 등 다양한 물질을 사용합니다. - 적용 사례
저항이 높은 토양이나 건조한 지역에서 효과적이며, 수분 관리가 필요한 경우 유용하게 활용됩니다.
🔑 결론
전기 설비의 안전은 접지 공사를 얼마나 정확하게 수행하느냐에 달려 있습니다. 접지봉, 메쉬 접지, 접지판, 나동선, 심타공법, 보링공법, 화학적 저감법 중 어떤 방법이 가장 적합한지는 현장 상황과 요구 조건에 따라 달라집니다. 가장 효율적인 방법을 선택하고 시공해야 전기 설비를 더욱 안전하고 신뢰성 있게 운영할 수 있습니다.
❓ 자주 묻는 질문 (Q&A)
Q1. 접지봉을 직렬로 설치하는 것과 병렬로 설치하는 것 중 어떤 방식이 더 좋은가요?
A1. 병렬 설치가 접지 저항을 더 효과적으로 낮출 수 있습니다. 다만 비용과 설치 면적을 고려해 적절히 선택해야 합니다.
Q2. 메쉬 접지는 어디에 적용되나요?
A2. 메쉬 접지는 넓은 면적이 필요한 발전소, 변전소, 전화국 등에서 많이 사용됩니다.
Q3. 화학적 저감법은 환경에 안전한가요?
A3. 대부분 안전한 물질을 사용하지만, 수분 공급과 같은 유지 관리가 필요합니다.
Q4. 보링공법은 언제 사용되나요?
A4. 토양 저항이 높거나 부지 면적이 좁아 심층 접지가 필요한 경우 사용됩니다.
Q5. 심타공법은 어떤 상황에 적합한가요?
A5. 심타공법은 토질이 단단하거나 지하 깊숙이 저항이 낮은 지층에 도달해야 하는 경우에 적합합니다.
전기 설비의 안전을 지키기 위한 접지 공사, 현장에 꼭 맞는 방법을 선택하는 것이 무엇보다 중요합니다. 상황에 맞는 적절한 방법을 찾아 안전하고 믿을 수 있는 설비 환경을 만들어보세요! ⚡"
