전기 설비의 안전을 위해 접지 전선 설치 방법은 반드시 알아야 할 중요한 과정입니다. 이 글에서는 접지의 의미와 필요성부터 설치 방법, 주의사항까지 차근차근 알려드리겠습니다. 어려워 보이지만 이해하면 누구나 따라 할 수 있습니다. 지금부터 함께 살펴보겠습니다!
접지의 정의와 중요성 ⚡
접지란 전기 설비나 회로를 대지(땅)와 연결해 전류가 누설되었을 때 안전하게 땅으로 흘러가도록 하는 작업입니다. 감전 사고를 방지하고 전기 설비를 보호하는 역할을 하죠.
- 감전 사고 예방: 누전으로 인한 전류를 땅으로 흘려 사람이 다치는 것을 막습니다.
- 전기 설비 보호: 과전압이나 낙뢰로 인한 전기적 손상을 줄입니다.
- 안정성 향상: 전기 설비가 정상적으로 작동하도록 돕습니다.
한마디로, 접지는 전기를 다룰 때 반드시 갖추어야 할 안전장치입니다.

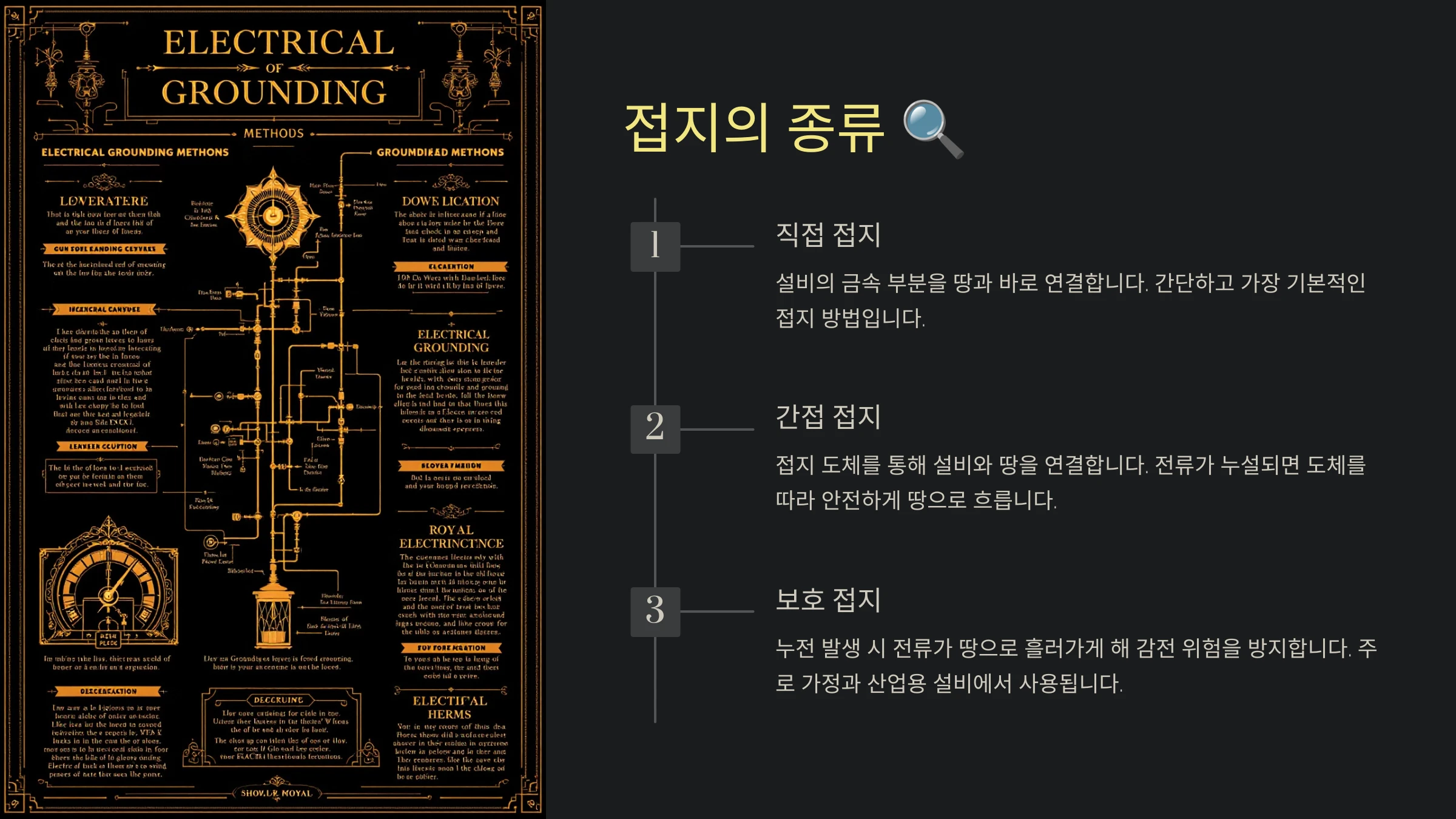

접지의 종류 🔍
접지는 사용 목적과 방법에 따라 몇 가지로 나뉩니다.
1. 직접 접지
- 설비의 금속 부분을 땅과 바로 연결합니다.
- 간단하고 가장 기본적인 접지 방법입니다.
2. 간접 접지
- 접지 도체를 통해 설비와 땅을 연결합니다.
- 전류가 누설되면 도체를 따라 안전하게 땅으로 흐릅니다.
3. 보호 접지
- 누전 발생 시 전류가 땅으로 흘러가게 해 감전 위험을 방지합니다.
- 주로 가정과 산업용 설비에서 사용됩니다.
각 상황에 맞는 접지 방식을 선택하면 안전을 한층 더 강화할 수 있습니다.

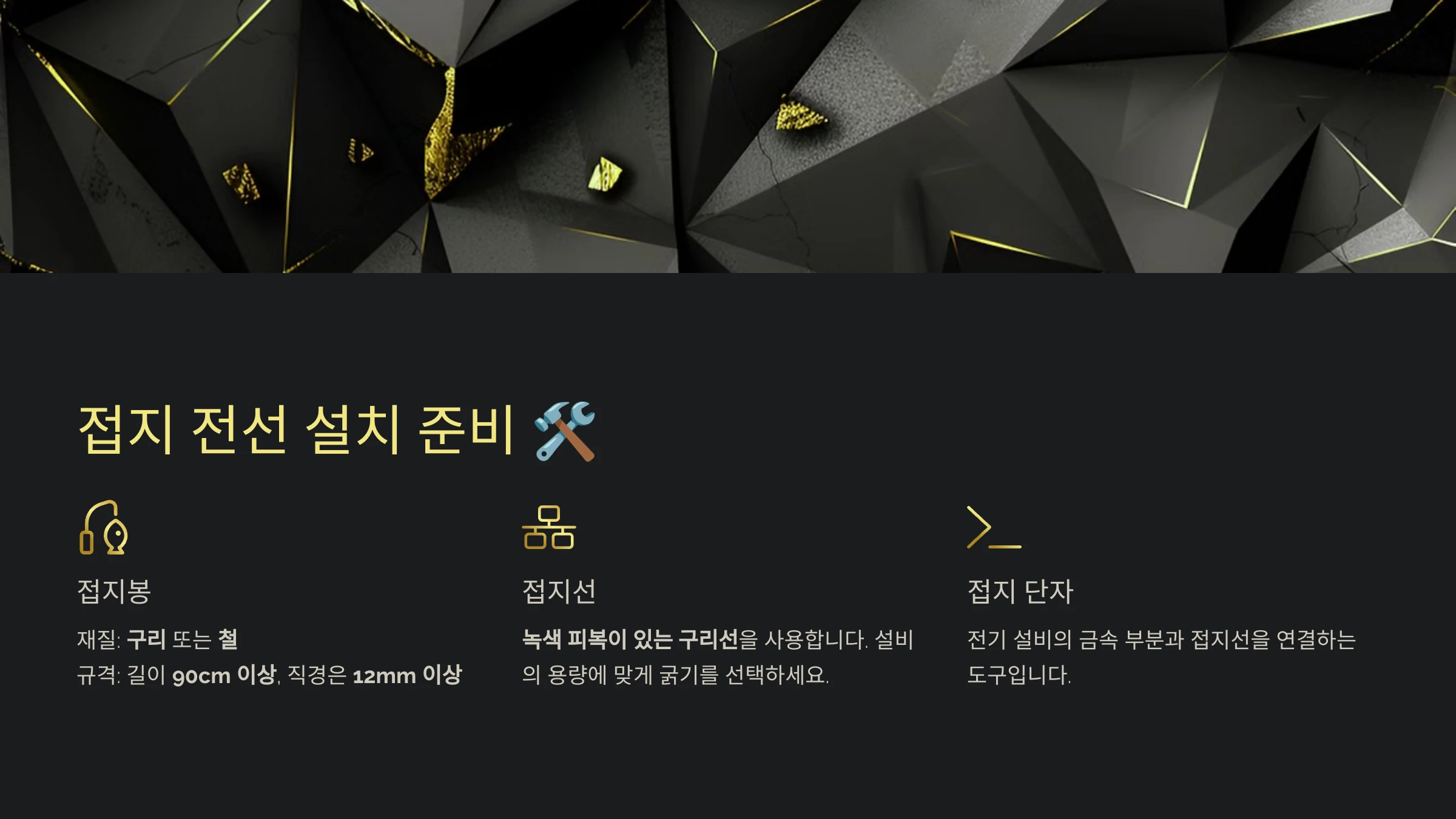

접지 전선 설치 준비 🛠️
접지 전선을 설치하기 전, 준비해야 할 재료와 도구를 확인해 볼까요?
- 접지봉
- 재질: 구리 또는 철
- 규격: 길이 90cm 이상, 직경은 12mm 이상
- 접지선
- 녹색 피복이 있는 구리선을 사용합니다.
- 설비의 용량에 맞게 굵기를 선택하세요.
- 접지 단자
- 전기 설비의 금속 부분과 접지선을 연결하는 도구입니다.
도구 준비를 마쳤다면 이제 설치를 시작해 봅시다!

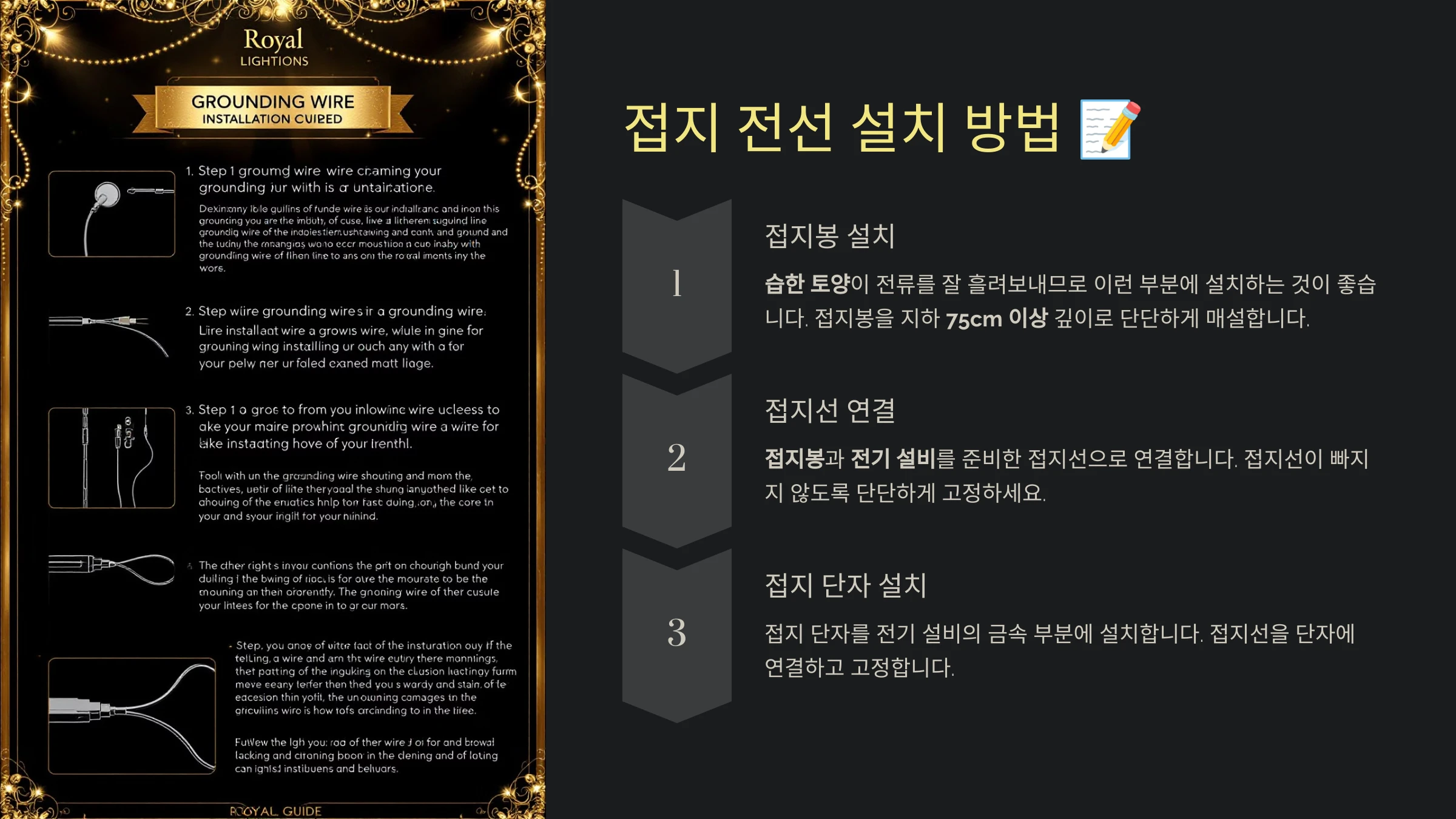

접지 전선 설치 방법 📝
단계별로 따라 하면 누구나 쉽게 접지 전선을 설치할 수 있습니다.
1. 접지봉 설치
- 습한 토양이 전류를 잘 흘려보내므로 이런 부분에 설치하는 것이 좋습니다.
- 접지봉을 지하 75cm 이상 깊이로 단단하게 매설합니다.
2. 접지선 연결
- 접지봉과 전기 설비를 준비한 접지선으로 연결합니다.
- 접지선이 빠지지 않도록 단단하게 고정하세요.
3. 접지 단자 설치
- 접지 단자를 전기 설비의 금속 부분에 설치합니다.
- 접지선을 단자에 연결하고 고정합니다.
설치 과정은 간단하지만 작은 실수가 사고로 이어질 수 있으니 꼼꼼히 점검하는 것이 중요합니다.

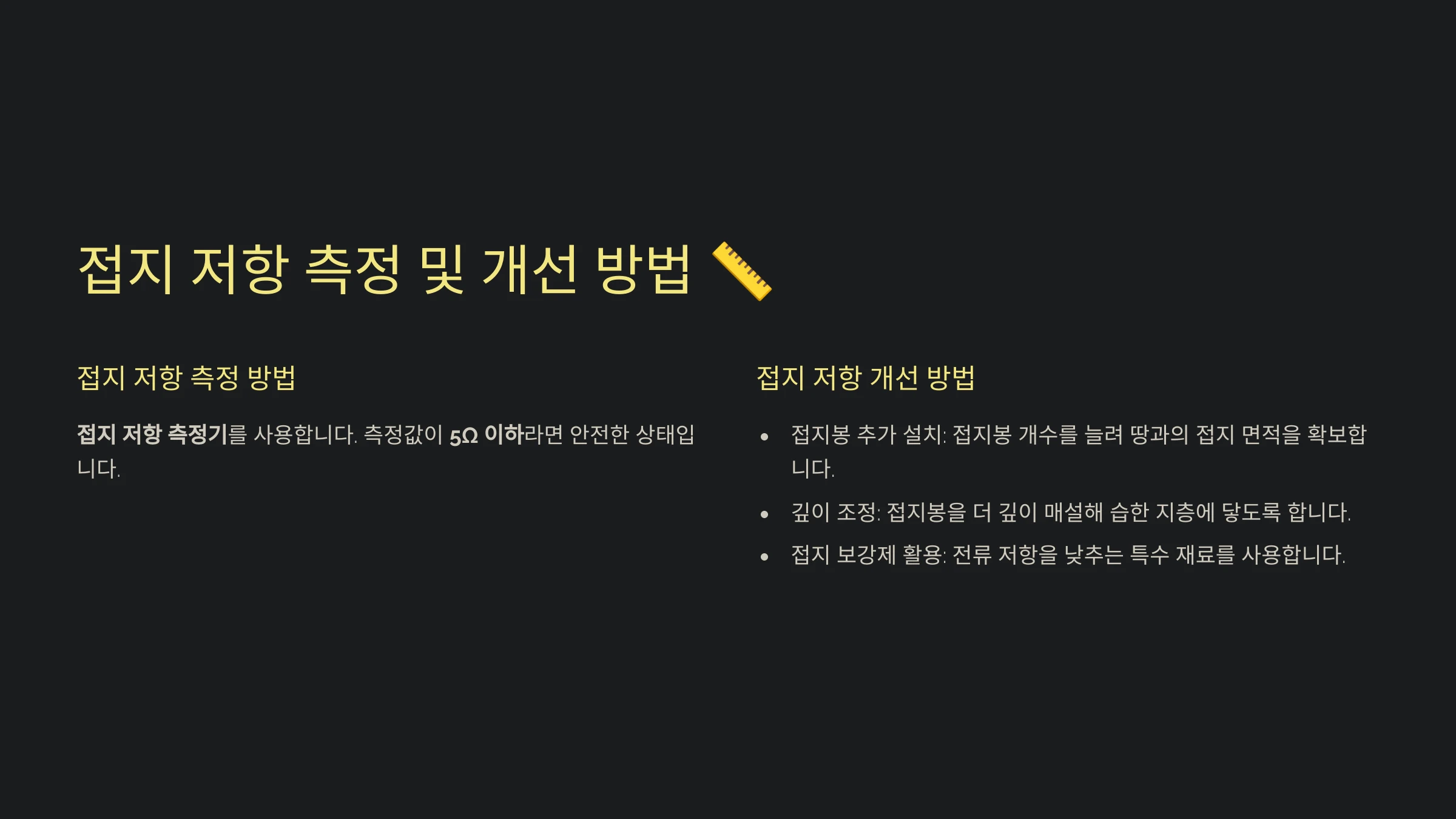

접지 저항 측정 및 개선 방법 📏
접지의 효과를 확인하기 위해 접지 저항 측정이 필요합니다.
1. 접지 저항 측정 방법
- 접지 저항 측정기를 사용합니다.
- 측정값이 5Ω 이하라면 안전한 상태입니다.
2. 접지 저항 개선 방법
- 접지봉 추가 설치: 접지봉 개수를 늘려 땅과의 접지 면적을 확보합니다.
- 깊이 조정: 접지봉을 더 깊이 매설해 습한 지층에 닿도록 합니다.
- 접지 보강제 활용: 전류 저항을 낮추는 특수 재료를 사용합니다.
측정 후 저항이 너무 높다면 위의 방법을 활용해 개선하세요.
접지 설치 시 주의사항 🚨
접지 작업은 전기와 직접 맞닿는 작업이기 때문에 안전이 가장 중요합니다. 꼭 다음 사항을 지켜주세요:
- 안전 장비 착용
- 절연 장갑, 고무 장화를 착용해 감전 사고를 방지합니다.
- 전원 차단
- 설치 전에는 반드시 전원을 차단하세요.
- 전문가 도움 받기
- 접지는 섬세한 작업이므로 불안하면 전문가의 도움을 받는 것이 좋습니다.
작은 부주의가 큰 사고로 이어질 수 있으니 안전 수칙은 꼭 지켜야 합니다.

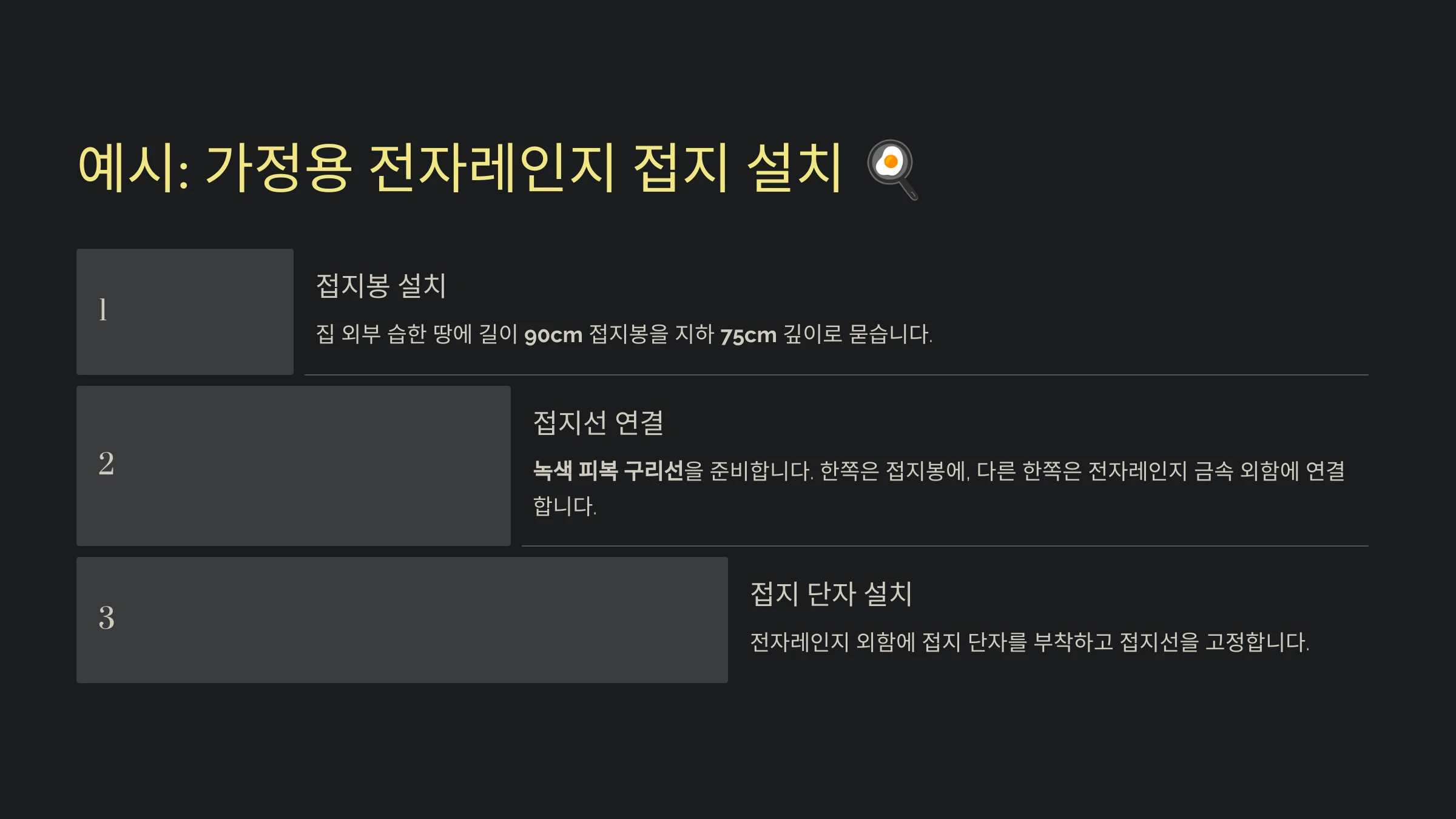

예시: 가정용 전자레인지 접지 설치 🍳
가정에서도 접지는 반드시 필요합니다. 예를 들어 전자레인지를 안전하게 접지하는 방법을 알아볼까요?
- 접지봉 설치
- 집 외부 습한 땅에 길이 90cm 접지봉을 지하 75cm 깊이로 묻습니다.
- 접지선 연결
- 녹색 피복 구리선을 준비합니다.
- 한쪽은 접지봉에, 다른 한쪽은 전자레인지 금속 외함에 연결합니다.
- 접지 단자 설치
- 전자레인지 외함에 접지 단자를 부착하고 접지선을 고정합니다.
- 접지 저항 측정
- 저항 값이 안전 범위인지 확인합니다.
- 안전 점검
- 모든 부위가 제대로 연결되었는지 확인 후 사용하세요.
이렇게 접지를 마치면 감전 위험 없이 안전하게 전자레인지를 사용할 수 있습니다.

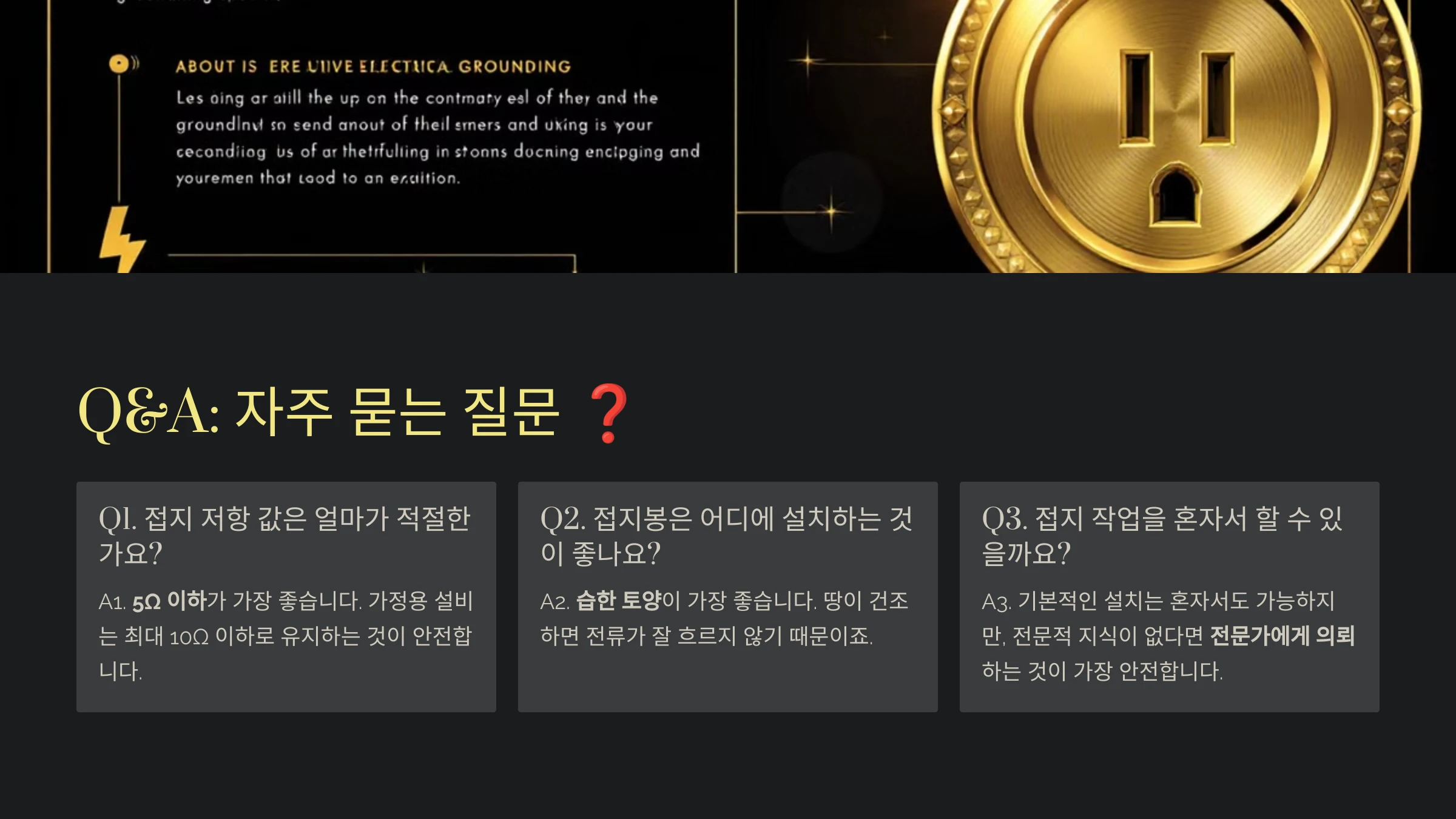

Q&A: 자주 묻는 질문 ❓
Q1. 접지 저항 값은 얼마가 적절한가요?
A1. 5Ω 이하가 가장 좋습니다. 가정용 설비는 최대 10Ω 이하로 유지하는 것이 안전합니다.
Q2. 접지봉은 어디에 설치하는 것이 좋나요?
A2. 습한 토양이 가장 좋습니다. 땅이 건조하면 전류가 잘 흐르지 않기 때문이죠.
Q3. 접지 작업을 혼자서 할 수 있을까요?
A3. 기본적인 설치는 혼자서도 가능하지만, 전문적 지식이 없다면 전문가에게 의뢰하는 것이 가장 안전합니다.
Q4. 접지 저항이 높을 때 어떻게 해야 하나요?
A4. 접지봉을 더 깊이 묻거나 추가로 설치하면 저항을 낮출 수 있습니다.
Q5. 접지선을 꼭 녹색으로 사용해야 하나요?
A5. 녹색은 접지선의 표준 색상이므로 사용 시 안전하고 명확하게 구분할 수 있습니다.
결론: 전기 안전의 시작, 접지 설치 🛡️
접지 전선 설치는 전기 안전의 필수 과정입니다. 감전 위험을 줄이고 전기 설비를 보호하려면 올바른 접지 설치가 필요하죠. 준비물부터 설치 과정, 저항 측정까지 꼼꼼히 따라 하면 누구나 안전하게 접지를 완성할 수 있습니다.
전기 안전은 결코 가볍게 여길 문제가 아닙니다. 지금 바로 접지 상태를 점검하고 안전한 환경을 만들어보세요!"
